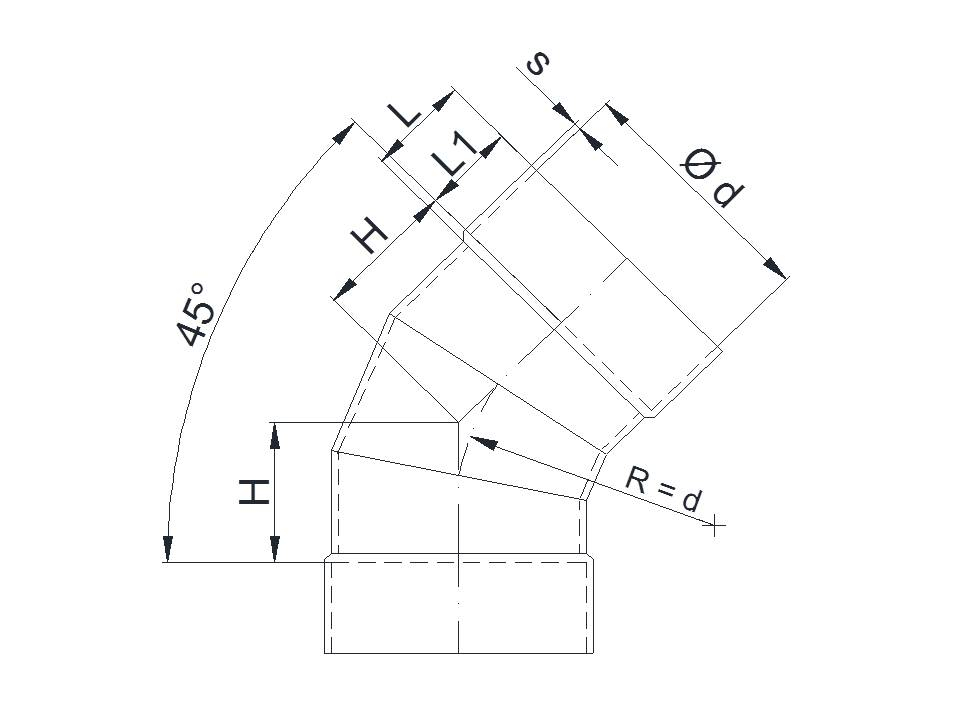

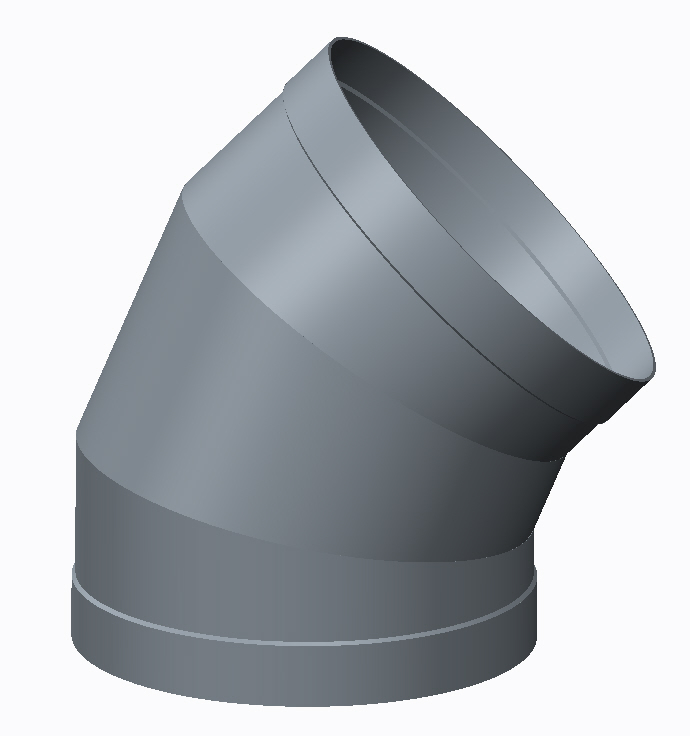

Segmentbögen 45° (segmentiert)

Muffenanschluss, r = d

Produktdetails

Kategorien: Bögen
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

Segmentbögen 45° (segmentiert)
Segmentbögen 45° (segmentiert) Segmentbögen 45° (segmentiert)
Preisliste 2022
PVC, PVC-C, PVC-UV PPs, PP, PE, PPs-el, PVDF
d L L1 H s kg L L1 H s kg
0900m 125 100 415 7,0 34,8 200 120 435 8,0 29,0
1000m 125 100 465 8,0 47,5 200 120 465 10,0 43,1
1200m * * * * * * * * * *
1250m 200 120 575 10,4 93,1 200 120 595 10,0 63,6
*Auf Anfrage
