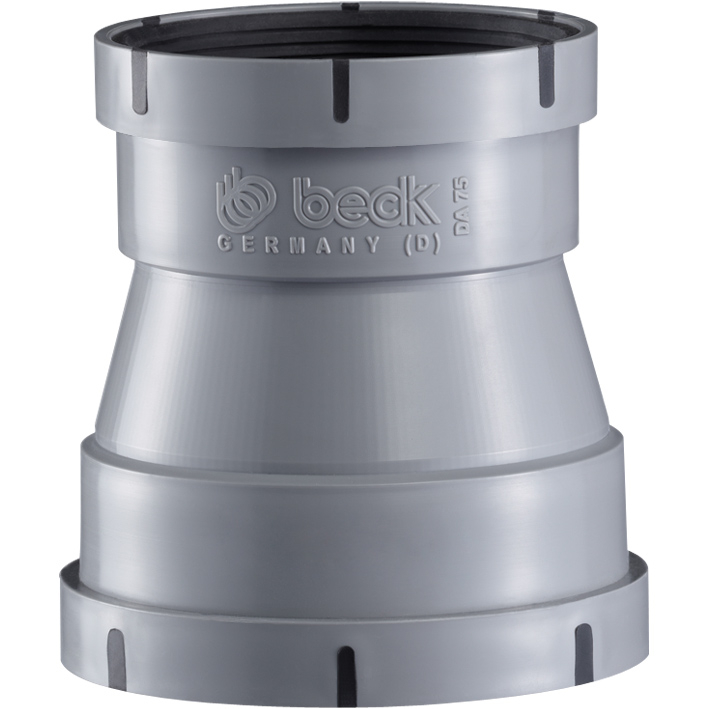

Reduzierungen symmetrisch (63/50 bis 160/125)

63/50 bis 160/125 als Stecksystem mit eingespritzter Lippendichtung

Produktdetails

Kategorien: EffiTech System
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

Reduzierungen symmetrisch (63/50 bis 160/125)
Reduzierungen symmetrisch (63/50 bis 160/125) Reduzierungen symmetrisch (63/50 bis 160/125)
Preisliste 2022
PPs, PP, PE, PPs-el

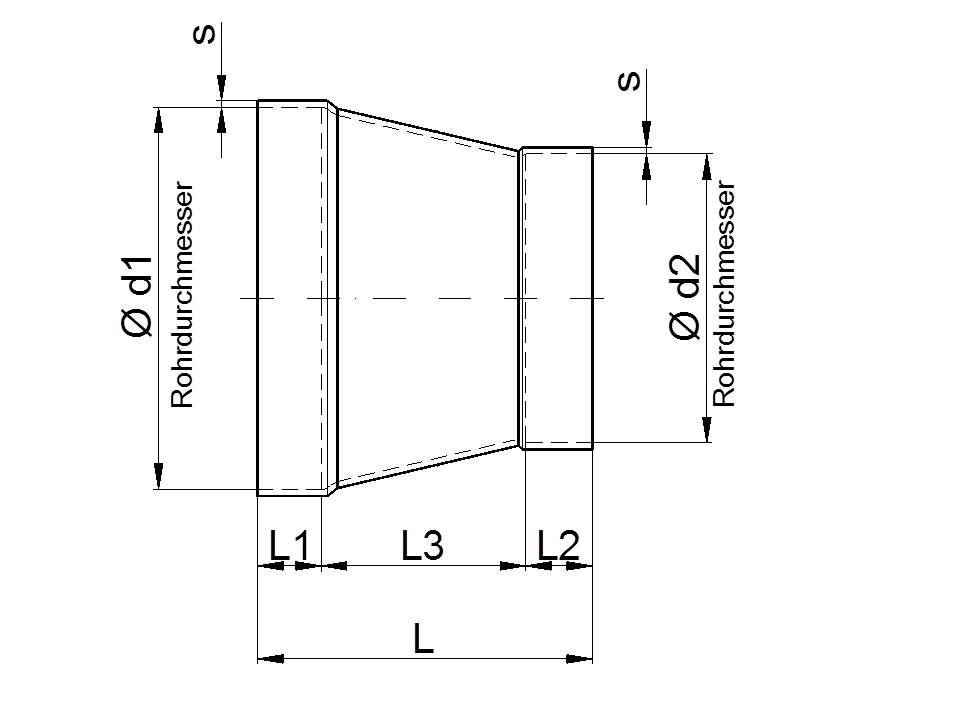

d1 - d2 L L1 L2 L3 s kg
0063-0050 70 25 35 20 3,0 0,1
0075-0050 105 35 35 45 3,0 0,1
0075-0063 95 35 25 35 3,0 0,1
0090-0050 135 35 35 75 3,0 0,1
0090-0063 130 35 25 70 3,0 0,1
0090-0075 110 40 40 40 3,0 0,1
0110-0050 175 40 35 100 3,0 0,2
0110-0063 165 40 25 100 3,0 0,2
0110-0075 170 40 35 95 3,0 0,2
0110-0090 140 35 35 65 3,0 0,2
0125-0050 205 40 35 140 3,0 0,3
0125-0063 205 40 25 140 3,0 0,2
0125-0075 195 40 35 120 3,0 0,2
0125-0090 165 40 35 90 3,0 0,2
0125-0110 120 40 35 45 3,0 0,2
0160-0050 275 40 35 200 3,0 0,3
0160-0063 260 40 25 195 3,0 0,3
0160-0075 250 40 35 175 3,0 0,3
0160-0090 220 40 35 145 3,0 0,3
0160-0110 195 40 35 115 3,0 0,3
0160-0125 145 40 40 65 3,0 0,3
