Hosenstücke 30° (Muffenanschluss)

Muffenanschluss

Produktdetails

Kategorien: Hosenstücke
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

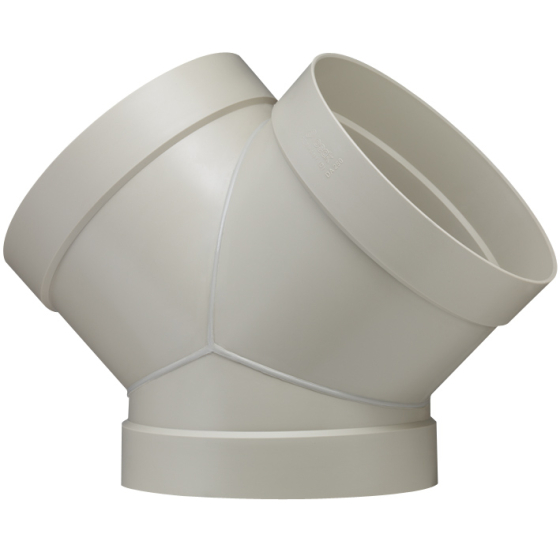

Hosenstücke 30° (Muffenanschluss)
Hosenstücke 30° (Muffenanschluss) Hosenstücke 30° (Muffenanschluss)
Preisliste 2022
PVC, PVC-UV, PVC-C PPs, PP, PE, PPs-el, PVDF

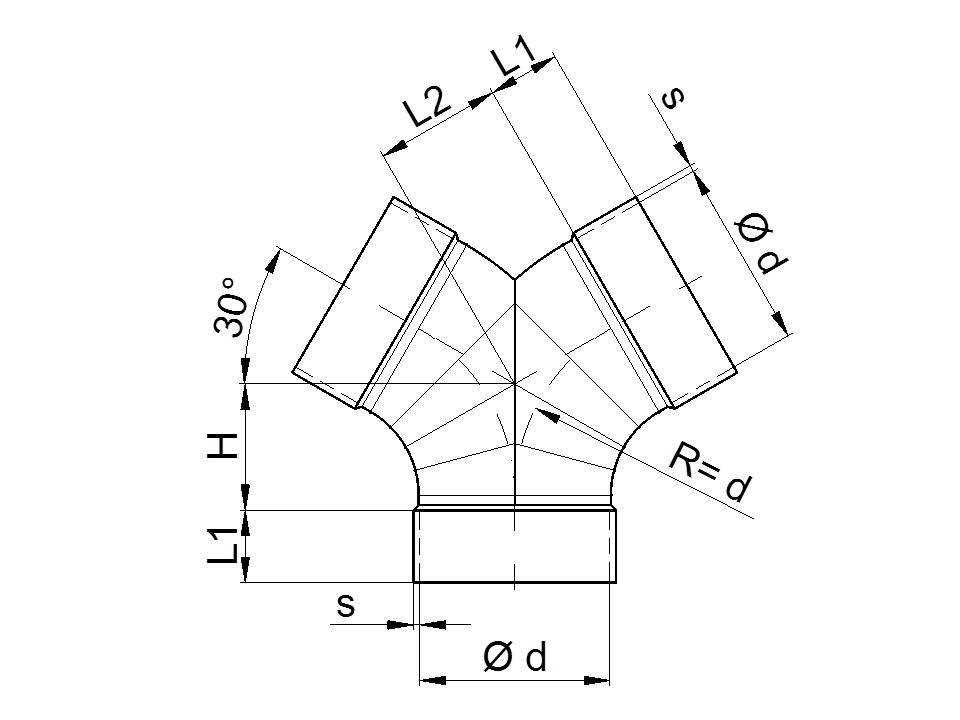

d L1 L2 H s kg L1 L2 H s kg
0050 25 35 35 3,0 0,1 25 35 35 3,0 0,1
0063 25 40 40 3,0 0,2 25 40 40 3,0 0,1
0075 35 45 45 3,0 0,3 25 45 45 3,0 0,1
0090 35 55 55 3,0 0,3 35 55 55 3,0 0,2
110 40 75 75 3,0 0,6 40 75 75 3,0 0,3
125 40 80 80 3,0 0,8 40 80 80 3,0 0,3
140 40 90 90 3,0 0,8 40 90 90 3,0 0,5
160 40 100 100 3,0 0,9 40 100 100 3,0 0,5
180 50 115 115 3,0 1,1 50 115 115 3,0 0,6
200 50 125 125 3,0 1,1 50 125 125 3,0 0,8
225 50 140 140 3,0 1,8 50 140 140 3,5 1,2
250 50 155 155 3,0 2,1 50 155 155 3,5 1,3
280 50 170 170 3,0 3,9 50 170 170 4,0 1,7
315 50 190 190 3,0 3,9 50 190 190 5,0 2,6
355 50 215 215 3,0 5,9 50 215 215 5,0 3,9
400 50 240 240 3,0 9,8 50 240 240 6,0 6,6
450 55 270 270 3,5 5,2 50 270 270 6,0 6,0
500 55 300 300 4,0 10,7 50 300 300 6,0 7,2
600 65 355 355 5,0 12,7 - - - - -
630 - - - - - 90 380 380 8,0 16,2
