Hosenstücke 45° (Muffenanschluss)

Muffenanschluss

Produktdetails

Kategorien: Hosenstücke
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

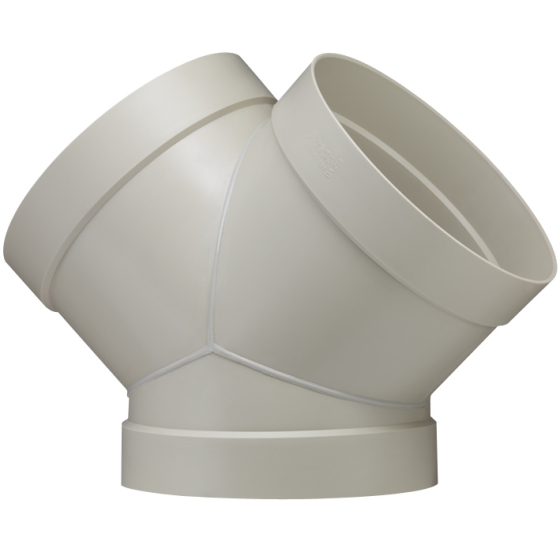

Hosenstücke 45° (Muffenanschluss)
Hosenstücke 45° (Muffenanschluss) Hosenstücke 45° (Muffenanschluss)
Preisliste 2022
PVC, PVC-UV, PVC-C PPs, PP, PE, PPs-el, PVDF

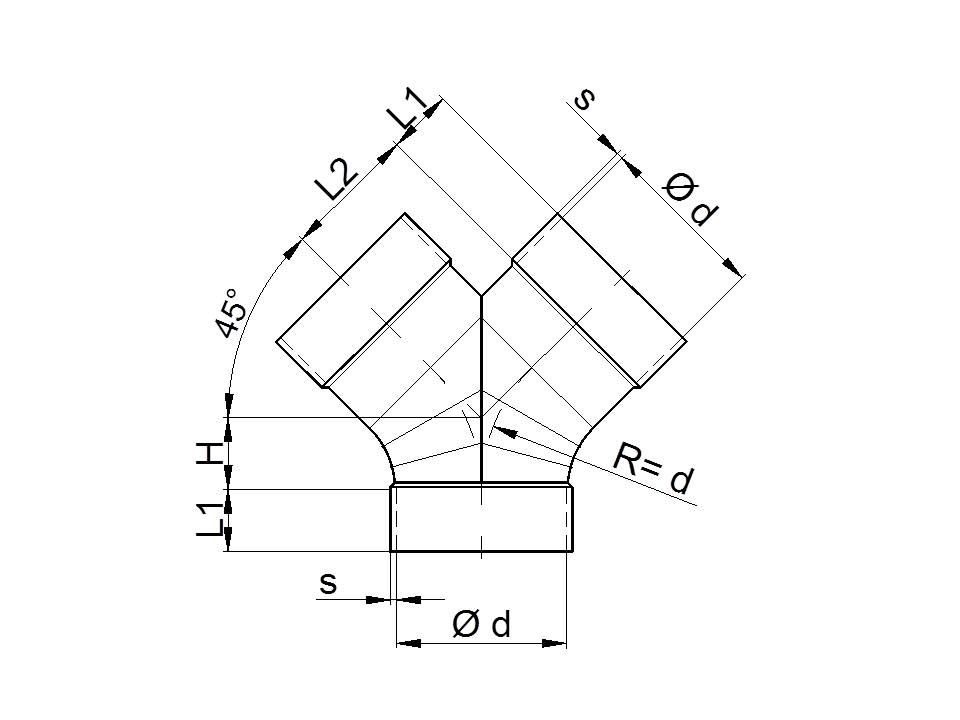

d L1 L2 H s kg L1 L2 H s kg
0050 25 35 20 3,0 0,1 30 35 20 3,0 0,1
0063 25 45 25 3,0 0,2 30 45 25 3,0 0,1
0075 20 50 35 3,0 0,2 35 50 35 3,0 0,1
0090 20 65 35 3,0 0,3 35 65 35 3,0 0,2
110 45 75 40 3,0 0,4 40 75 40 3,0 0,2
125 40 100 60 3,0 0,7 40 100 60 3,0 0,4
140 20 120 70 3,0 0,7 40 120 70 3,0 0,5
160 40 125 55 3,0 0,8 40 125 55 3,0 0,5
180 30 140 85 3,0 1,1 50 140 85 3,0 0,7
200 50 145 60 3,0 1,0 50 145 60 3,0 0,7
225 40 185 105 3,0 1,9 50 185 105 3,5 1,2
250 50 160 70 3,0 1,4 50 160 70 3,5 1,0
280 40 245 125 3,0 3,7 50 245 125 4,0 2,0
315 50 275 140 3,0 3,1 50 275 140 5,0 3,1
355 45 275 140 3,0 5,0 50 275 140 5,0 3,1
400 50 355 175 3,0 9,0 50 355 175 6,0 6,0
450 55 415 200 3,5 9,5 50 415 200 6,0 7,6
500 60 460 215 4,0 13,9 50 460 225 6,0 9,3
600 60 550 255 5,0 16,3 - - - - -
630 - - - - - 90 580 280 6,0 17,5
