Hosenstücke 90° (Muffenanschluss)

Muffenanschluss

Produktdetails

Kategorien: Hosenstücke
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

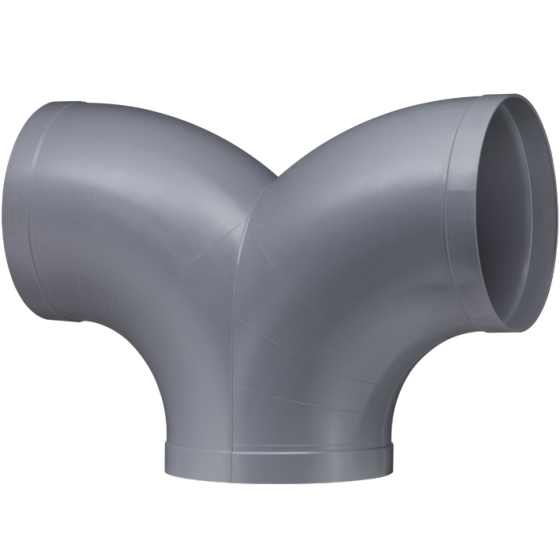

Hosenstücke 90° (Muffenanschluss)
Hosenstücke 90° (Muffenanschluss) Hosenstücke 90° (Muffenanschluss)
Preisliste 2022
PVC, PVC-UV, PVC-C PPs, PP, PE, PPs-el, PVDF
d L L1 L2 H s kg L L1 L2 H s kg
0050 170 25 120 60 3,0 0,2 170 30 110 55 3,0 0,1
0063 200 25 150 75 3,0 0,2 200 30 140 70 3,0 0,1
0075 230 35 160 80 3,0 0,3 230 35 160 80 3,0 0,2
0090 260 35 190 95 3,0 0,5 260 35 190 95 3,0 0,3
110 320 40 240 120 3,0 0,8 320 40 240 120 3,0 0,5
125 350 40 270 135 3,0 1,2 350 40 270 135 3,0 0,5
140 380 40 300 150 3,0 1,2 380 40 300 150 3,0 0,7
160 420 40 340 170 3,0 1,3 420 40 340 170 3,0 0,7
180 480 50 380 190 3,0 1,6 480 50 380 190 3,0 0,9
200 520 50 420 210 3,0 1,7 520 50 420 210 3,0 1,1
225 570 50 470 235 3,5 2,8 570 50 470 235 3,5 1,8
250 620 50 520 260 3,5 3,3 620 50 520 260 4,0 1,9
280 680 50 580 290 3,5 6,1 680 50 580 290 4,0 2,7
315 750 50 650 325 3,5 6,2 750 50 650 325 5,0 4,2
355 830 50 730 365 3,5 7,7 830 50 730 365 5,0 5,1
400 920 50 820 410 3,5 11,9 920 50 820 410 6,0 8,0
450 1050 55 940 470 3,5 9,7 1030 50 930 465 6,0 12,0
500 1150 55 1040 520 4,0 14,8 1140 50 1040 520 6,0 15,0
600 1360 65 1230 615 5,0 21,1 - - - - - -
630 - - - - - - 1440 70 1300 650 6,0 20,0
