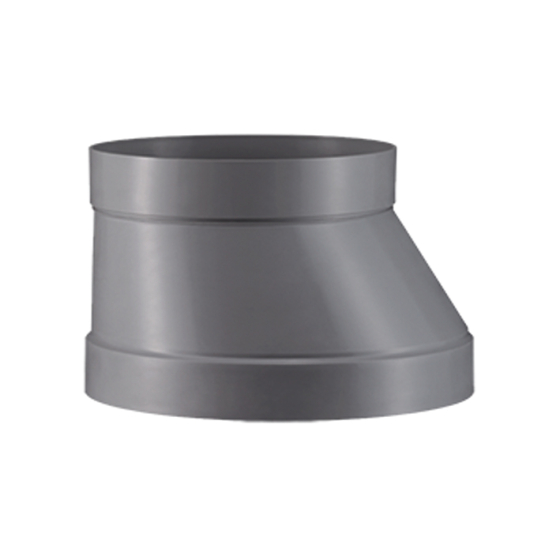

Reduzierungen asymmetrisch 1000/500 BIS 1400/1250 MM

Muffenanschluss

Produktdetails

Kategorien: Reduzierungen asymmetrisch
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

Reduzierungen asymmetrisch 1000/500 BIS 1400/1250 MM
Reduzierungen asymmetrisch 1000/500 BIS 1400/1250 MM Reduzierungen asymmetrisch 1000/500 BIS 1400/1250 MM
Preisliste 2022

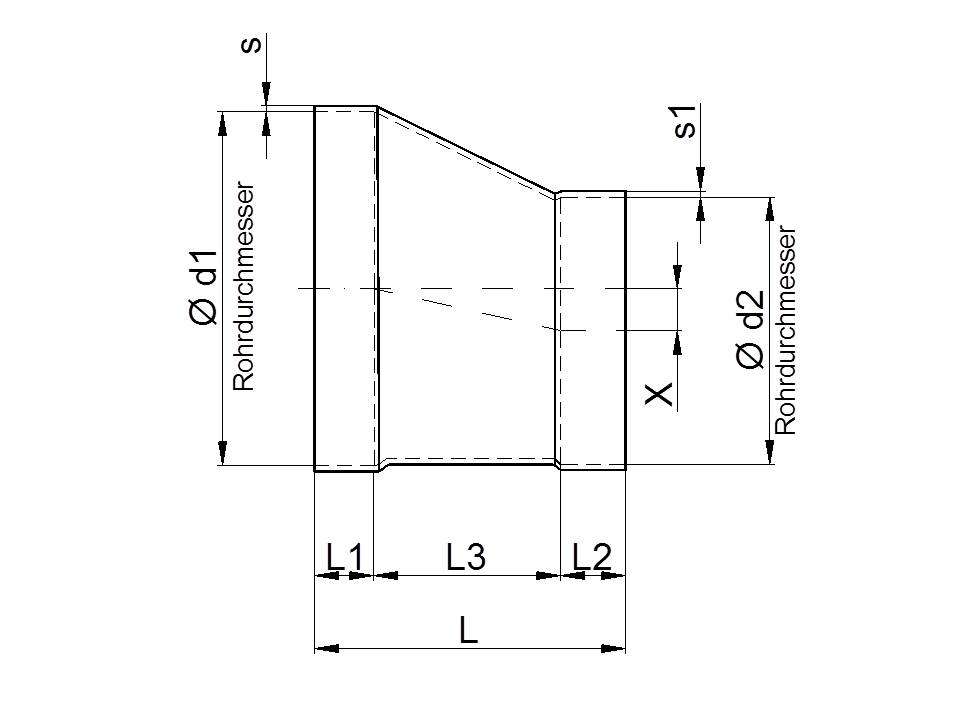

Ø (mm) PVC, PVC-C, PVC-UV PPs, PP, PE, PPs-el, PVDF
d1 x d2LL1L2L3xss1LL1L2L3xss1
1000-0500 1055 110 60 885 250 8,00 4,00 1060 110 60 890 250 10 6,00
1000-0560 * * * * * * * 990 110 90 790 220 10 6
1000-0600 895 110 70 715 200 8 5 * * * * * * *
1000-0630 * * * * * * * 870 110 90 670 185 10 6
1000-0700 750 110 90 550 150 8 6 * * * * * * *
1000-0710 * * * * * * * 870 110 90 670 185 10 6
1000-0800 585 110 100 375 100 8,0 6,0 580 110 100 370 100 10,0 8,0
1000-0900 420 110 110 200 50 8,0 7,0 420 110 110 200 50 10,0 8,0
1200-0600 * * * * * * * * * * * * * *
1200-0630 * * * * * * * * * * * * * *
1200-0700 * * * * * * * * * * * * * *
1200-0710 * * * * * * * * * * * * * *
1200-0800 * * * * * * * * * * * * * *
1200-0900 * * * * * * * * * * * * * *
1200-1000 * * * * * * * * * * * * * *
1250-0600 1305 125 55 1125 325 10,0 5,0 * * * * * * *
1250-0630 * * * * * * * 1300 125 100 1075 310 10,0 6,0
1250-0700 1160 125 80 955 275 10,0 6,0 * * * * * * *
1250-0710 * * * * * * * 1160 125 100 935 270 10,0 8,0
1250-0800 985 125 80 780 225 10,0 6,0 1030 125 125 780 225 10,0 8,0
1250-0900 830 125 100 605 175 10,0 7,0 855 125 125 605 175 10,0 10,0
1250-1000 685 125 125 435 125 10,0 8,0 685 125 125 435 125 10,0 10,0
1400-0700 1470 175 80 1215 350 10,0 6,0 * * * * * * *
1400-0710 * * * * * * * 1470 175 100 1195 345 12,0 8,0
1400-0800 1295 175 80 1040 300 10,0 6,0 1340 175 125 1040 300 12,0 8,0
1400-0900 1140 175 100 865 250 10,0 7,0 1165 175 125 865 250 12,0 8,0
1400-1000 995 175 125 695 200 10,0 8,0 995 175 125 695 200 12,0 10,0
1400-1250 560 175 125 260 75 10,0 10,0 560 175 125 260 75 12,0 10,0
