Reduzierungen symmetrisch 1000/500 BIS 1400/1250 MM

Muffenanschluss

Produktdetails

Kategorien: Reduzierungen symmetrisch
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

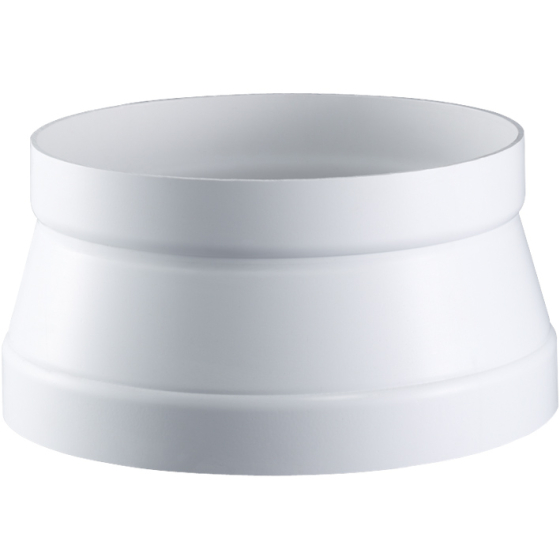

Reduzierungen symmetrisch 1000/500 BIS 1400/1250 MM
Reduzierungen symmetrisch 1000/500 BIS 1400/1250 MM Reduzierungen symmetrisch 1000/500 BIS 1400/1250 MM
Preisliste 2022
PVC, PVC-C, PVC-UV PPs, PP, PE, PPs-el, PVDF

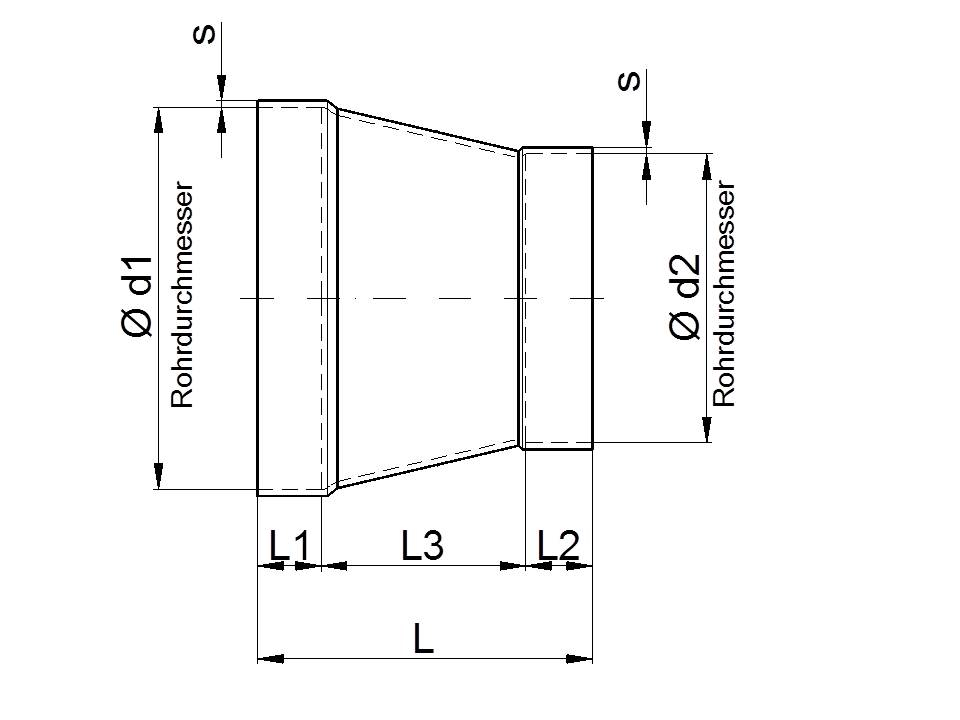

d1 - d2 L L1 L2 L3 s s1 L L1 L2 L3 s s1
1000-0500 1120 100 60 960 8,0 31,2 1155 120 70 965 10,0 27,0
1000-0560 - - - - - - - - - - - -
1000-0600 945 100 70 775 8,0 28,0 - - - - - -
1000-0630 - - - - - - 915 120 70 725 10,0 23,2
1000-0700 770 100 80 590 8,0 24,1 835 120 120 595 10,0 21,8
1000-0710 - - - - - - 815 120 120 575 10,0 21,4
1000-0800 580 100 80 400 8,0 19,3 645 120 120 405 10,0 17,9
1000-0900 415 100 100 215 8,0 14,5 460 120 120 220 10,0 13,5
1200-0600 * * * * * * - - - - - -
1200-0630 * * * * * * * * * * * *
1200-0700 * * * * * * * * * * * *
1200-0710 * * * * * * * * * * * *
1200-0800 * * * * * * * * * * * *
1200-0900 * * * * * * * * * * * *
1200-1000 * * * * * * * * * * * *
1250-0600 1405 120 70 1215 10,0 57,0 - - - - - -
1250-0630 - - - - - - 1350 120 70 1160 10,0 39,9
1250-0700 1225 120 80 1025 10,0 52,5 1265 120 120 1025 10,0 38,7
1250-0710 - - - - - - 1250 120 120 1010 10,0 38,5
1250-0800 1040 120 80 840 10,0 46,9 1090 120 120 850 10,0 35,0
1250-0900 875 120 100 655 10,0 41,3 910 120 120 670 10,0 30,7
1250-1000 685 120 100 465 10,0 33,8 715 120 120 475 10,0 25,3
1400-0700 1560 175 80 1305 10,0 72,0 1545 120 120 1305 12,0 63,0
1400-0710 - - - - - - 1530 120 120 1290 12,0 61,0
1400-0800 1375 175 80 1120 10,0 66,5 1360 120 120 1120 12,0 56,4
1400-0900 1205 175 100 930 10,0 61,0 1170 120 120 930 12,0 50,7
1400-1000 1045 175 125 745 10,0 55,0 985 120 120 745 12,0 44,5
1400-1250 580 175 125 280 10,0 33,8 520 120 120 280 12,0 26,0
*Auf Anfrage
