T-Stücke mit Reinigungsöffnung

-

Produktdetails

Kategorien: Reinigungsöffnungen
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

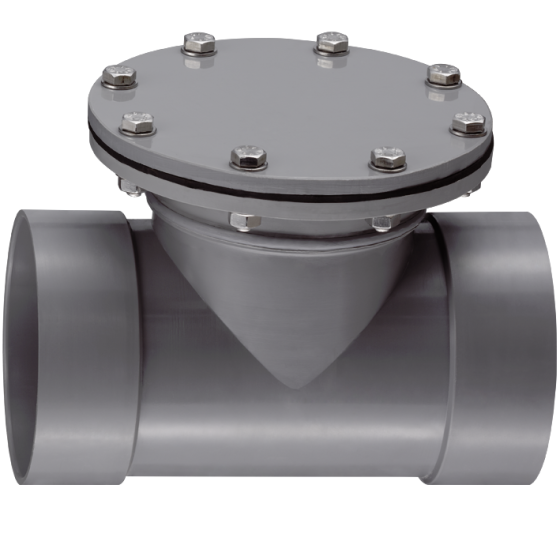

T-Stücke mit Reinigungsöffnung
T-Stücke mit Reinigungsöffnung T-Stücke mit Reinigungsöffnung
Preisliste 2022
PVC, PVC-C
d x d1 L L1 L2 s H D B k d2 Anzahl d2
0110-0110 225 40 145 3,0 100 170 8 150 7 4
0125-0125 285 50 185 3,0 105 185 8 165 7 8
0140-0140 295 45 205 3,0 115 200 8 175 7 8
0160-0160 330 40 250 4,5 125 230 8 200 7 8
0180-0180 380 55 270 3,2 135 250 8 220 7 8
0200-0200 385 50 285 5,0 145 270 8 240 7 8
0225-0225 455 60 335 3,5 155 295 8 265 7 8
0250-0250 415 50 315 5,0 170 320 8 290 7 12
0280-0250 460 50 360 3,2 185 320 8 290 7 12
0315-0250 520 50 420 3,2 220 320 8 290 7 12
0355-0250 595 50 495 5,0 240 320 8 290 7 12
0400-0250 610 60 490 4,0 265 320 8 290 7 12
PPs, PP, PE, PPs-el, PVDF
d x d1 L L1 L2 s H D B k d2 Anzahl d2
0110-0110 225 40 145 3,0 155 170 8 150 7 4
0125-0125 285 50 185 3,0 165 185 8 165 7 8
0140-0140 295 45 205 3,0 170 200 8 175 7 8
0160-0160 330 40 250 3,0 180 230 8 200 7 8
0180-0180 380 55 270 3,0 190 250 8 220 7 8
0200-0200 385 50 285 3,0 200 270 8 240 7 8
0225-0225 455 60 335 3,0 215 295 8 265 7 8
0250-0250 415 50 315 3,5 225 320 8 290 7 12
0280-0250 460 50 360 3,5 240 320 8 290 7 12
0315-0250 520 50 420 3,5 220 320 8 290 7 12
0355-0250 595 50 495 3,5 240 320 8 290 7 12
0400-0250 610 60 490 3,5 265 320 8 290 7 12
Bei Bestellung Dichtungswerkstoff angeben: PVC-P oder EPDM, Viton auf Anfrage
