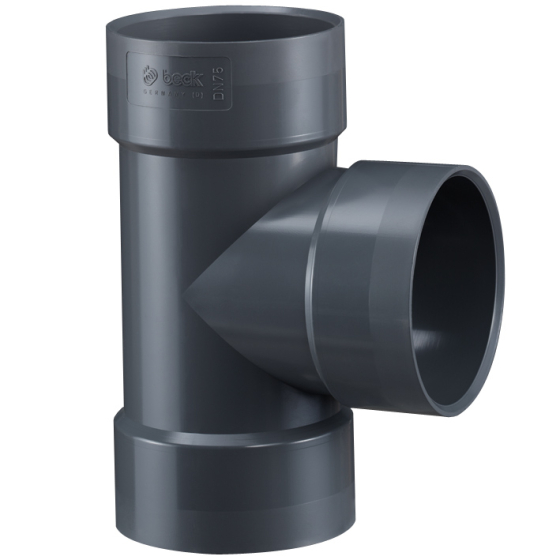

T-Stücke 90° (Muffenanschluss)
T-Stücke 90° (Muffenanschluss) T-Stücke 90° (Muffenanschluss)
Preisliste 2022
PVC, PVC-UV, PVC-C PPs, PP, PE, PPs-el, PVDF

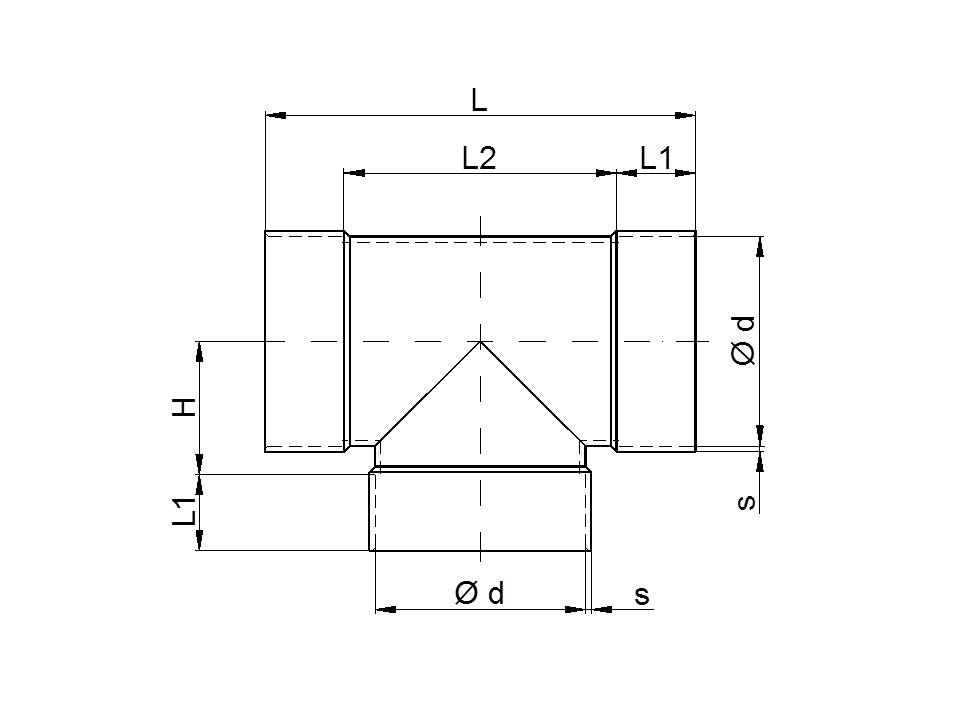

d L L1 L2 H s kg L L1 L2 H s kg
0050 140 35 70 35 3,0 0,1 140 35 70 35 3,0 0,1
0063 160 35 90 45 3,0 0,2 160 35 90 45 3,0 0,1
0075 170 35 100 55 3,0 0,2 170 35 100 55 3,0 0,1
0090 200 35 130 60 3,0 0,3 200 35 130 60 3,0 0,2
0110 225 40 145 70 3,5 0,4 225 40 145 70 3,0 0,3
0125 285 50 185 85 3,0 0,6 285 50 185 85 3,0 0,4
0140 295 45 205 95 3,0 0,7 295 45 205 95 3,0 0,4
0160 330 40 250 100 4,5 0,8 330 40 250 100 3,0 0,5
0180 380 55 270 110 3,0 1,1 380 55 270 110 3,0 0,7
0200 385 50 285 120 5,0 1,2 385 50 285 120 3,0 0,8
0225 455 60 335 140 3,5 1,8 455 60 335 140 3,5 1,2
0250 415 50 315 145 5,5 1,8 415 50 315 145 3,5 1,2
0280 465 50 365 175 3,5 2,3 465 50 365 175 4,0 1,8
0315 530 60 410 190 3,5 2,9 530 60 410 190 5,0 2,8
0355 595 50 495 225 3,5 3,6 600 45 510 195 5,0 3,3
0400 610 60 490 240 3,5 4,2 610 60 490 240 5,0 4,8
0450 700 70 560 250 3,5 5,2 700 70 560 250 6,0 6,0
0500 780 70 640 305 4,0 7,5 730 70 590 305 6,0 7,6
0560 - - - - - - 840 70 700 350 6,0 9,2
0600 810 70 670 340 5,0 12,0 - - - - - -
0630 - - - - - - 910 70 770 390 6,0 11,1
0700 940 80 780 385 6,0 18,2 - - - - - -
0710 - - - - - - 950 80 790 490 8,0 20,4
0800 1040 80 880 440 6,3 24,0 1040 80 880 440 8,0 25,5
0900 1140 100 940 500 7,0 33,3 1140 100 940 500 8,0 42,0
1000 1360 100 1160 560 8,0 50,1 1360 100 1160 560 10,0 59,0
1200 * * * * * * * * * * * *
1250 1730 120 1490 755 10,4 106,2 1730 120 1490 755 10,0 68,3
