T-Stücke 90° (reduzierter Abgang)

mit reduziertem Abgang

Produktdetails

Kategorien: T-Stücke
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

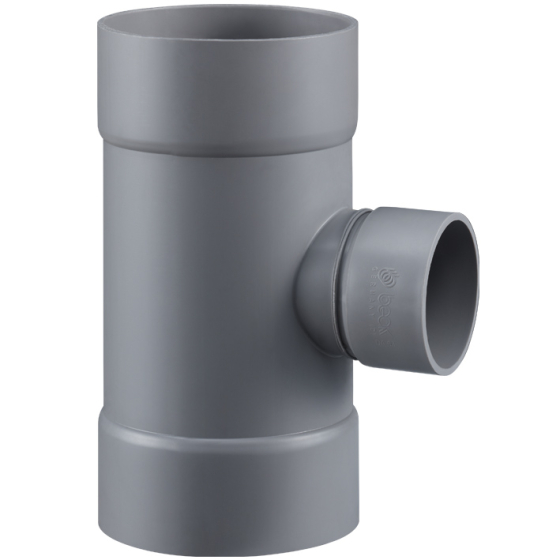

T-Stücke 90° (reduzierter Abgang)
T-Stücke 90° (reduzierter Abgang) T-Stücke 90° (reduzierter Abgang)
Preisliste 2022

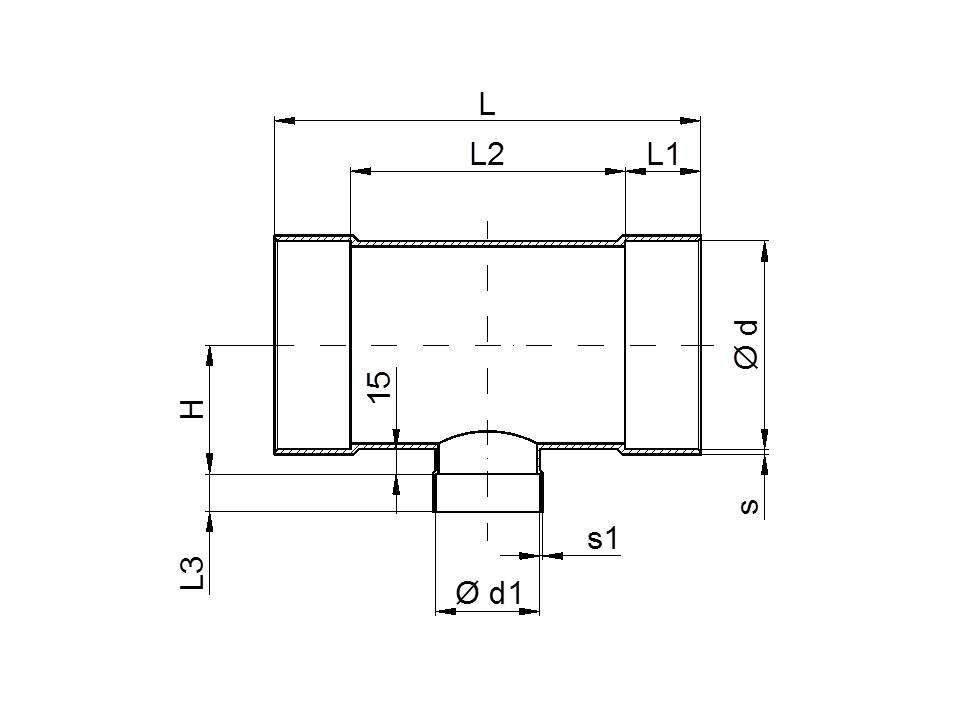

Ø (mm)PVC, PVC-C, PVC-UVPPs, PP, PE, PPs-el, PVDF
ød ød1 ød L L1 L2 L3 H s s1 s s1
110 50 110 220 45 130 25 70 1,8 3,0 3,0 3,0
110 63 110 220 45 130 35 70 1,8 3,0 3,0 3,0
110 75 110 220 45 130 35 70 1,8 3,0 3,0 3,0
110 90 110 220 45 130 35 70 1,8 3,0 3,0 3,0
125 50 125 275 45 185 25 78 1,8 3,0 3,0 3,0
125 63 125 275 45 185 35 78 1,8 3,0 3,0 3,0
125 75 125 275 45 185 35 78 1,8 3,0 3,0 3,0
125 90 125 275 45 185 35 78 1,8 3,0 3,0 3,0
125 110 125 275 45 185 40 78 1,8 3,0 3,0 3,0
140 50 140 275 40 195 25 85 1,8 3,0 3,0 3,0
140 63 140 275 40 195 35 85 1,8 3,0 3,0 3,0
140 75 140 275 40 195 35 85 1,8 3,0 3,0 3,0
140 90 140 275 40 195 35 85 1,8 3,0 3,0 3,0
140 110 140 275 40 195 40 85 1,8 3,0 3,0 3,0
140 125 140 275 40 195 40 85 1,8 3,0 3,0 3,0
160 50 160 320 45 230 25 95 2,5 3,0 3,0 3,0
160 63 160 320 45 230 35 95 2,5 3,0 3,0 3,0
160 75 160 320 45 230 35 95 2,5 3,0 3,0 3,0
160 90 160 320 45 230 35 95 2,5 3,0 3,0 3,0
160 110 160 320 45 230 40 95 2,5 3,0 3,0 3,0
160 125 160 320 45 230 40 95 2,5 3,0 3,0 3,0
160 140 160 320 45 230 40 95 2,5 3,0 3,0 3,0
180 50 180 375 50 275 25 110 2,5 3,0 3,0 3,0
180 63 180 375 50 275 35 110 2,5 3,0 3,0 3,0
180 75 180 375 50 275 35 110 2,5 3,0 3,0 3,0
180 90 180 375 50 275 35 110 2,5 3,0 3,0 3,0
180 110 180 375 50 275 40 110 2,5 3,0 3,0 3,0
180 125 180 375 50 275 40 110 2,5 3,0 3,0 3,0
180 140 180 375 50 275 40 110 2,5 3,0 3,0 3,0
180 160 180 375 50 275 40 110 2,5 3,0 3,0 3,0
200 50 200 375 50 275 25 120 2,5 3,0 3,0 3,0
200 63 200 375 50 275 35 120 2,5 3,0 3,0 3,0
200 75 200 375 50 275 35 120 2,5 3,0 3,0 3,0
200 90 200 375 50 275 35 120 2,5 3,0 3,0 3,0
200 110 200 375 50 275 40 120 2,5 3,0 3,0 3,0
200 125 200 375 50 275 40 120 2,5 3,0 3,0 3,0
200 140 200 375 50 275 40 120 2,5 3,0 3,0 3,0
200 160 200 375 50 275 45 120 2,5 3,0 3,0 3,0
200 180 200 375 50 275 50 120 2,5 3,0 3,0 3,0
225 50 225 420 50 320 25 130 2,8 3,0 3,5 3,0
225 63 225 420 50 320 35 130 2,8 3,0 3,5 3,0
225 75 225 420 50 320 35 130 2,8 3,0 3,5 3,0
225 90 225 420 50 320 35 130 2,8 3,0 3,5 3,0
225 110 225 420 50 320 40 130 2,8 3,0 3,5 3,0
225 125 225 420 50 320 40 130 2,8 3,0 3,5 3,0
225 140 225 420 50 320 40 130 2,8 3,0 3,5 3,0
225 160 225 420 50 320 45 130 2,8 3,0 3,5 3,0
225 180 225 420 50 320 50 130 2,8 3,0 3,5 3,0
225 200 225 420 50 320 50 130 2,8 3,0 3,5 3,0
250 50 250 420 50 320 25 140 2,9 3,0 3,5 3,0
250 63 250 420 50 320 35 140 2,9 3,0 3,5 3,0
250 75 250 420 50 320 35 140 2,9 3,0 3,5 3,0
250 90 250 420 50 320 35 140 2,9 3,0 3,5 3,0
250 110 250 420 50 320 40 140 2,9 3,0 3,5 3,0
250 125 250 420 50 320 40 140 2,9 3,0 3,5 3,0
250 140 250 420 50 320 40 140 2,9 3,0 3,5 3,0
250 160 250 420 50 320 45 140 2,9 3,0 3,5 3,0
250 180 250 420 50 320 50 140 2,9 3,0 3,5 3,0
250 200 250 420 50 320 50 140 2,9 3,0 3,5 3,0
250 225 250 420 50 320 50 140 2,9 3,0 3,5 3,5
280 110 280 460 50 360 40 160 2,9 3,0 4,0 3,0
280 160 280 460 50 360 45 160 2,9 3,0 4,0 3,0
280 200 280 460 50 360 50 160 2,9 3,0 4,0 3,0
280 250 280 460 50 360 50 160 2,9 3,0 4,0 3,5
315 110 315 520 50 420 40 175 2,9 3,0 5,0 3,0
315 160 315 520 50 420 45 175 2,9 3,0 5,0 3,0
315 200 315 520 50 420 50 175 2,9 3,0 5,0 3,0
315 250 315 520 50 420 50 175 2,9 3,0 5,0 3,5
315 280 315 520 50 420 50 175 2,9 3,0 5,0 4,0
355 110 355 595 50 495 40 200 2,9 3,0 5,0 3,0
355 160 355 595 50 495 45 200 2,9 3,0 5,0 3,0
355 200 355 595 50 495 50 200 2,9 3,0 5,0 3,0
355 250 355 595 50 495 50 200 2,9 3,0 5,0 3,5
355 280 355 595 50 495 50 200 2,9 3,0 5,0 4,0
355 315 355 595 50 495 60 200 2,9 3,0 5,0 5,0
400 110 400 610 60 490 40 220 3,2 3,0 6,0 3,0
400 160 400 610 60 490 45 220 3,2 3,0 6,0 3,0
400 200 400 610 60 490 50 220 3,2 3,0 6,0 3,0
400 250 400 610 60 490 50 220 3,2 3,0 6,0 3,5
400 280 400 610 60 490 50 220 3,2 3,0 6,0 4,0
400 315 400 610 60 490 60 220 3,2 3,0 6,0 5,0
400 355 400 610 60 490 60 220 3,2 3,0 6,0 5,0
450 110 450 700 70 560 40 245 5,6 3,0 7,0 3,0
450 160 450 700 70 560 45 245 5,6 3,0 7,0 3,0
450 200 450 700 70 560 50 245 5,6 3,0 7,0 3,0
450 250 450 700 70 560 50 245 5,6 3,0 7,0 3,5
450 280 450 700 70 560 50 245 5,6 3,0 7,0 4,0
450 315 450 700 70 560 60 245 5,6 3,0 7,0 5,0
450 355 450 700 70 560 60 245 5,6 4,0 7,0 5,0
450 400 450 700 70 560 60 245 5,6 4,0 7,0 6,0
500 110 500 795 70 655 40 270 5,6 3,0 8,0 3,0
500 160 500 795 70 655 45 270 5,6 3,0 8,0 3,0
500 200 500 795 70 655 50 270 5,6 3,0 8,0 3,0
500 250 500 795 70 655 50 270 5,6 3,0 8,0 3,5
500 280 500 795 70 655 50 270 5,6 3,0 8,0 4,0
500 315 500 795 70 655 60 270 5,6 3,0 8,0 5,0
500 355 500 795 70 655 60 270 5,6 4,0 8,0 5,0
500 400 500 795 70 655 60 270 5,6 4,0 8,0 6,0
500 450 500 795 70 655 70 270 5,6 4,0 8,0 7,0
