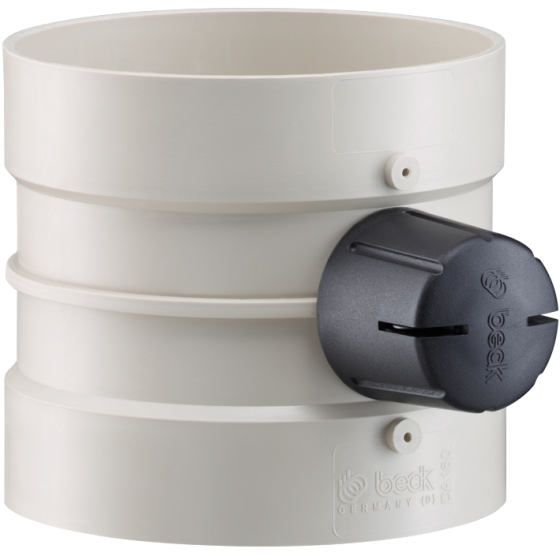

Drosselklappen standard in Stufen (man. Betrieb), Muffenanschluss

in 15°-Stufen verstellbar, manueller Betrieb, Muffenanschluss

Produktdetails

Kategorien: Lüftungskomponenten
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

Drosselklappen standard in Stufen (man. Betrieb), Muffenanschluss
Drosselklappen standard in Stufen (man. Betrieb), Muffenanschluss Drosselklappen standard in Stufen (man. Betrieb), Muffenanschluss Drosselklappen standard in Stufen (man. Betrieb), Muffenanschluss
Preisliste 2022
PVC, PVC-C*, PVC-UV PPS, PP, PE, PPs-el*, PVDF*
d L L1 L2 H1 H2 s kg L L1 L2 H1 H2 s kg
0050 130 35 60 88 37 3,0 0,2 130 35 60 88 37 3,0 0,2
0063 130 35 60 95 45 3,0 0,2 130 35 60 95 44 3,0 0,2
0075 130 35 60 100 50 3,0 0,3 130 35 60 100 50 3,0 0,2
0090 130 35 60 108 57 3,5 0,3 130 35 60 108 57 3,0 0,2
110 150 40 70 118 67 3,5 0,4 150 40 70 118 67 3,0 0,3
125 150 40 70 126 81 3,5 0,5 150 40 70 126 81 3,0 0,3
140 150 40 70 133 88 3,5 0,5 150 40 70 133 88 3,0 0,4
160 150 40 70 143 98 3,5 0,6 150 40 70 143 98 4,0 0,4
180 170 50 70 153 108 3,5 0,7 170 50 70 153 108 4,0 0,5
200 170 50 70 163 118 3,5 0,8 170 50 70 163 118 4,0 0,6
225 170 50 70 176 131 3,5 0,9 170 50 70 176 131 4,0 0,6
250 170 50 70 188 145 3,5 1,0 170 50 70 188 145 4,0 0,8
280 170 50 70 203 160 3,5 1,3 170 50 70 203 160 4,0 0,9
315 175 50 75 221 178 3,5 1,7 175 50 75 221 178 4,0 1,1
*Drosselklappen in PPs-el, PVDF und PVC-C sind nur in stufenlos lieferbar.
