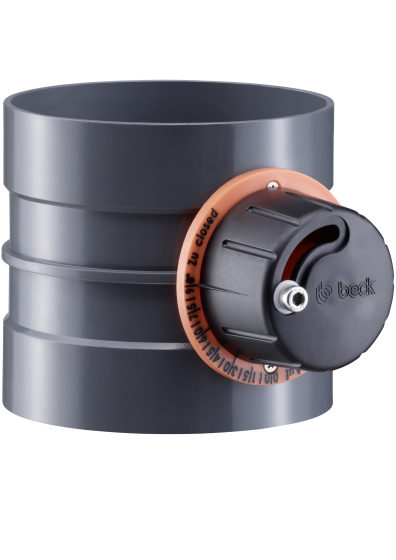

Drosselklappen standard stufenlos (man. Betrieb), Muffenanschluss - mit Skalenring

Muffenanschluss, stufenlos verstellbar, mit Arretierschraube, mit Skalenring

Produktdetails

Kategorien: Drosselklappen
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

Drosselklappen standard stufenlos (man. Betrieb), Muffenanschluss - mit Skalenring
Drosselklappen standard stufenlos (man. Betrieb), Muffenanschluss - mit Skalenring Drosselklappen standard stufenlos (man. Betrieb), Muffenanschluss - mit Skalenring
Preisliste 2022
PVC, PVC-C, PVC-UV PPs, PP, PE, PPs-el, PVDF
d L L1 L2 H1 H2 s kg L L1 L2 H1 H2 s kg
0050m 130 35 60 100 37 3,0 0,4 130 35 60 100 37 3,0 0,2
0063m 130 35 60 107 44 3,0 0,4 130 35 60 107 44 3,0 0,2
0075m 130 35 60 113 50 3,0 0,4 130 35 60 113 50 3,0 0,2
0090m 130 35 60 120 57 3,0 0,4 130 35 60 120 57 3,0 0,2
0110m 150 40 70 130 67 3,0 0,4 150 40 70 130 67 3,0 0,3
0125m 150 40 70 138 81 3,0 0,5 150 40 70 138 81 3,0 0,3
0140m 150 40 70 145 88 3,0 0,5 150 40 70 145 88 3,0 0,4
0160m 150 40 70 155 98 3,0 0,6 155 40 75 155 98 4,0 0,4
0180m 170 50 70 165 108 3,0 0,7 170 50 70 165 108 4,0 0,5
0200m 170 50 70 175 118 3,0 0,8 170 50 70 175 118 4,0 0,6
0225m 170 50 70 188 131 3,0 0,9 170 50 70 188 131 4,0 0,6
0250m 170 50 70 200 145 3,0 1,0 170 50 70 200 145 4,0 0,8
0280m 170 50 70 215 160 3,0 1,3 170 50 70 215 160 4,0 0,9
0315m 170 50 70 233 178 3,0 1,7 170 50 70 233 178 4,0 1,1
0355m 175 50 75 253 213 4,0 2,1 170 50 70 253 213 4,0 1,5
0400m 200 60 80 275 235 4,0 2,6 180 50 80 275 235 4,0 1,9
