Drosselklappen standard stufenlos (man. Betrieb), Muffenanschluss - Zweihandverstellung

Muffenanschluss

Produktdetails

Kategorien: Drosselklappen
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

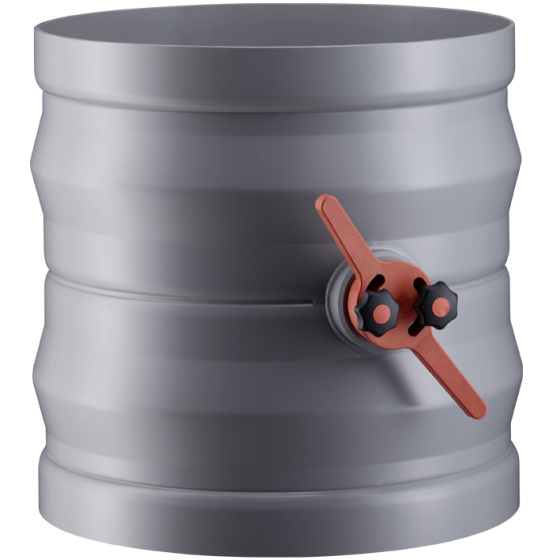

Drosselklappen standard stufenlos (man. Betrieb), Muffenanschluss - Zweihandverstellung
Drosselklappen standard stufenlos (man. Betrieb), Muffenanschluss - Zweihandverstellung Drosselklappen standard stufenlos (man. Betrieb), Muffenanschluss - Zweihandverstellung
Preisliste 2022
PVC, PVC-C, PVC-UV PPs, PP, PE, PPs-el, PVDF

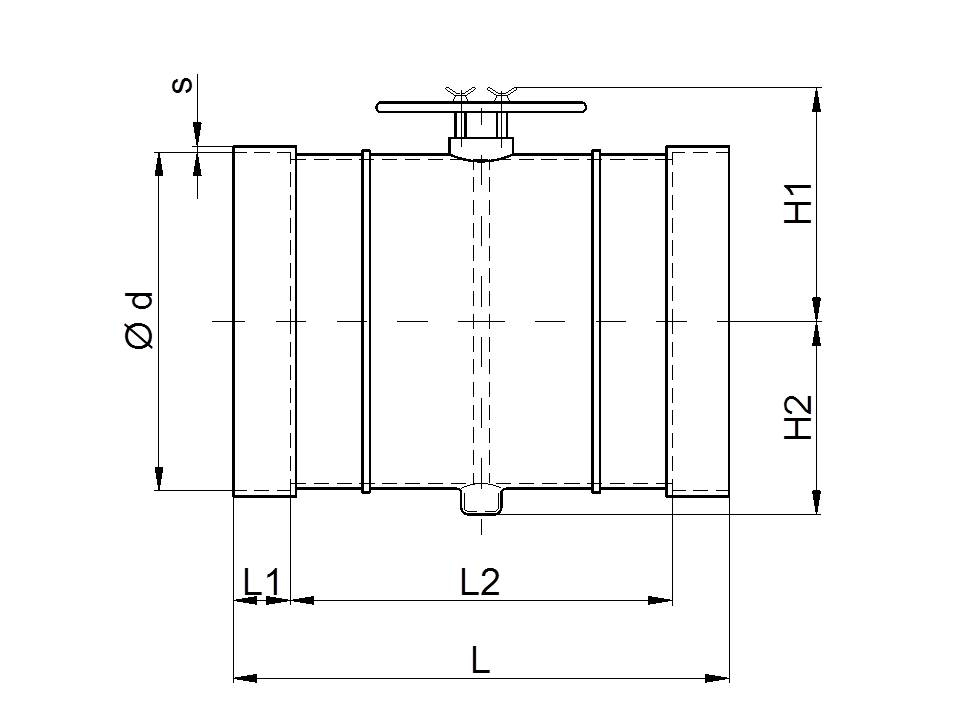

d L L1 L2 H1 H2 s kg L L1 L2 H1 H2 s kg
0450m 525 60 405 305 260 3,6 8,0 525 60 405 305 260 6,0 7,5
0500m 530 60 410 330 285 4,0 10,0 530 60 410 330 285 6,0 9,5
0560m - - - - - - - 560 50 460 370 315 6,0 11,0
0600m 600 50 500 390 335 5,0 17,0 - - - - - - -
0630m - - - - - - - 630 50 530 405 350 6,0 13,5
0700m 700 70 560 440 385 6,0 23,0 700 70 560 440 385 8,0 19,0
0710m - - - - - - - 710 70 570 445 390 8,0 19,0
0800m 800 120 560 490 435 6,3 31,0 800 120 560 490 435 8,0 24,5
0900m 900 120 660 540 485 7,0 43,0 900 120 660 540 485 8,0 32,0
1000m 1000 120 760 590 535 8,0 55,0 1000 120 760 590 535 10,0 45,0
1200m - - - - - - - - - - - - - -
1250m 1250 120 1010 715 660 10,4 118,0 1250 120 1010 715 660 10,0 80,0
