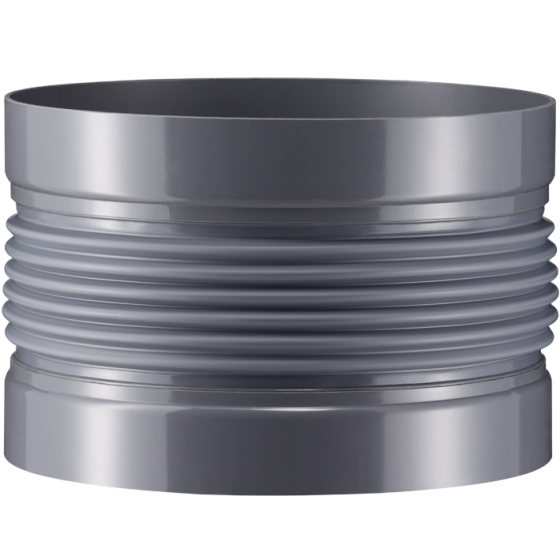

Wellflexmanschetten 3 mm Muffenanschluss, 6-fach gewellt
Lüftungskomponenten
Produktdetails
Kategorien:
Manschetten
Jetzt anfragen
Jetzt anfragen
Close
| PVC-weich maw1-3- | PP-Basis maw3-3- | |||||||
|---|---|---|---|---|---|---|---|---|
| d | L min | L max | L1 | s | L min | L max | L1 | s |
| 0110m | 110 | 150 | 40 | 3,0 | 110 | 150 | 40 | 3,0 |
| 0125m | 110 | 150 | 40 | 3,0 | 110 | 150 | 40 | 3,0 |
| 0140m | 110 | 150 | 40 | 3,0 | 110 | 150 | 40 | 3,0 |
| 0160m | 110 | 150 | 40 | 3,0 | 110 | 150 | 40 | 3,0 |
| 0180m | 110 | 150 | 40 | 3,0 | 110 | 150 | 40 | 3,0 |
| 0200m | 110 | 150 | 50 | 3,0 | 110 | 150 | 50 | 3,0 |
| 0225m | 110 | 150 | 50 | 3,0 | 110 | 150 | 50 | 3,0 |
| 0250m | 110 | 150 | 50 | 3,0 | 110 | 150 | 50 | 3,0 |
| 0280m | 110 | 150 | 50 | 3,0 | 110 | 150 | 50 | 3,0 |
| 0315m | 110 | 150 | 50 | 3,0 | 110 | 150 | 50 | 3,0 |
| 0355m | 110 | 150 | 40 | 3,0 | 110 | 150 | 40 | 3,0 |
| 0400m | 110 | 150 | 45 | 3,0 | 110 | 150 | 45 | 3,0 |
| 0450m | 110 | 150 | 45 | 3,0 | 110 | 150 | 45 | 3,0 |
| 0500m | 110 | 150 | 50 | 3,0 | 110 | 150 | 50 | 3,0 |
| 0560m | - | - | - | - | 110 | 150 | 100 | 3,0 |
| 0600m | 110 | 150 | 100 | 3,0 | - | - | - | - |
| 0630m | - | - | - | - | 110 | 150 | 100 | 3,0 |
| 0700m | 110 | 150 | 100 | 3,0 | - | - | - | - |
| 0710m | - | - | - | - | 110 | 150 | 100 | 3,0 |
| 0800m | 110 | 150 | 125 | 3,0 | 110 | 150 | 125 | 3,0 |
| 0900m | 110 | 150 | 125 | 3,0 | 110 | 150 | 125 | 3,0 |
| 1000m | 110 | 150 | 125 | 3,0 | 110 | 150 | 125 | 3,0 |
| 1250m | - | - | - | - | 110 | 150 | 125 | 3,0 |
| Bei PP-Basis sind Materialien für Muffen in PPs, PP oder PE möglich. Bei Bestellung immer angeben! | ||||||||
