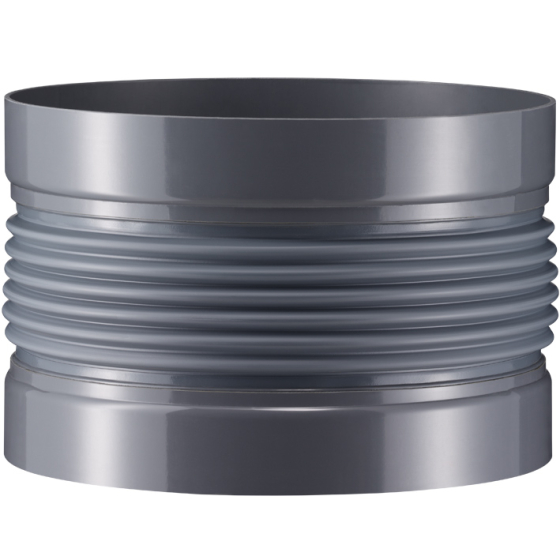

Wellflexmanschetten 6 mm, Flanschanschluss, 4-fach gewellt
Wellflexmanschetten 6 mm, Flanschanschluss, 4-fach gewellt Wellflexmanschetten 6 mm, Flanschanschluss, 4-fach gewellt Wellflexmanschetten 6 mm, Flanschanschluss, 4-fach gewellt
Preisliste 2022
PVC-weich maw1-3- PP-Basis maw3-6-

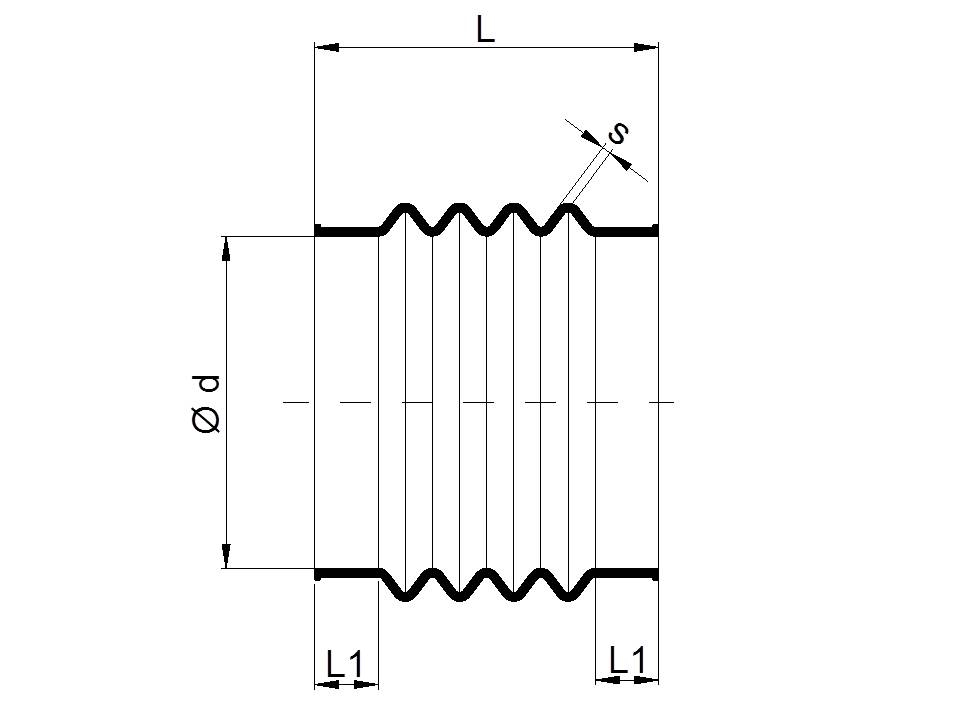

d L min L max L1 s L min L max L1 s
0450m 90 150 45 6,0 90 150 45 6,0
0500m 90 150 50 6,0 90 150 50 6,0
0560m - - - - 90 150 100 6,0
0600m 90 150 100 6,0 - - - -
0630m - - - - 90 150 100 6,0
0700m 90 150 100 6,0 - - - -
0710m - - - - 90 150 100 6,0
0800m 90 150 125 6,0 90 150 125 6,0
0900m 90 150 125 6,0 90 150 125 6,0
1000m 90 150 125 6,0 90 150 125 6,0
1250m - - - - 90 150 125 6,0
