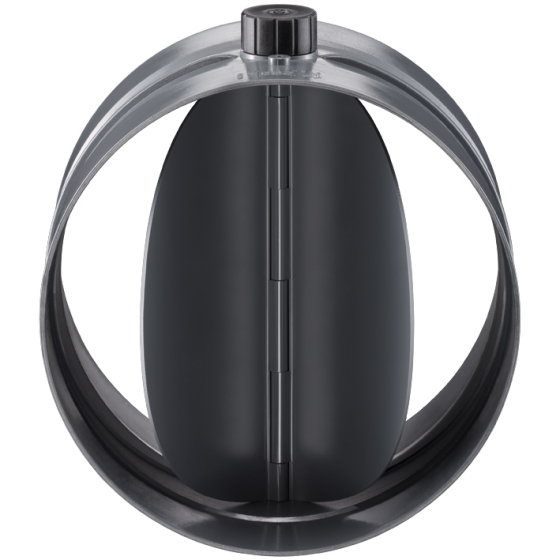

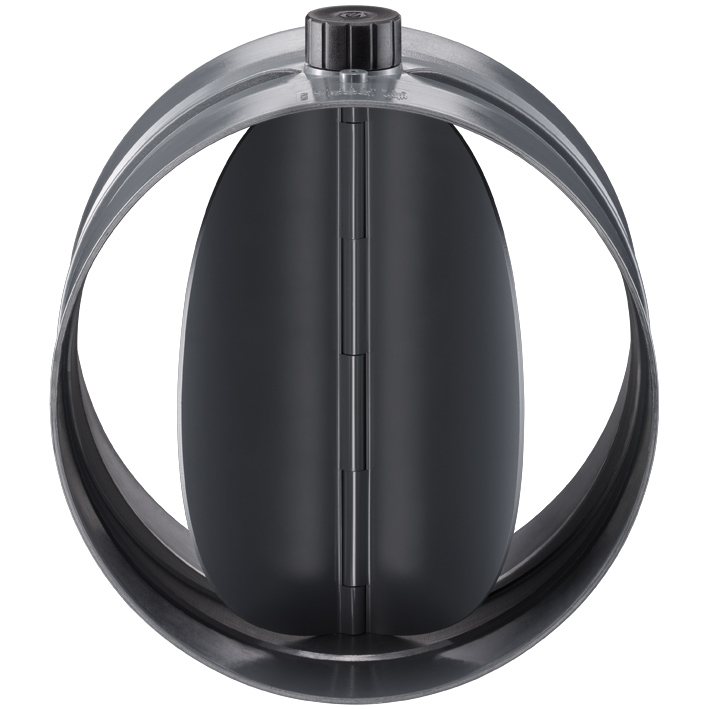

Rückschlagklappen, Muffenanschluss, für vertikalen Einbau

Muffenanschluss, für vertikalen Einbau

Produktdetails

Kategorien: Lüftungskomponenten

Jetzt anfragen

Jetzt anfragen Close

Vorname

Adresse

Telefon

E-Mail

Nachricht

Durchmesser

Material

Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

Mit der Eingabe und Absendung Ihrer Daten erklären Sie sich einverstanden, dass wir Ihre Angaben zum Zwecke der Beantwortung Ihrer Anfrage und etwaiger Rückfragen entgegennehmen, zwischenspeichern und auswerten. Sie können dem jederzeit widersprechen (Widerrufsrecht) Siehe auch unsere Datenschutz

* Pflichtfelder bitte ausfüllen

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Rückschlagklappen, Muffenanschluss, für vertikalen Einbau

Preise Tabelle

Preisliste 2022

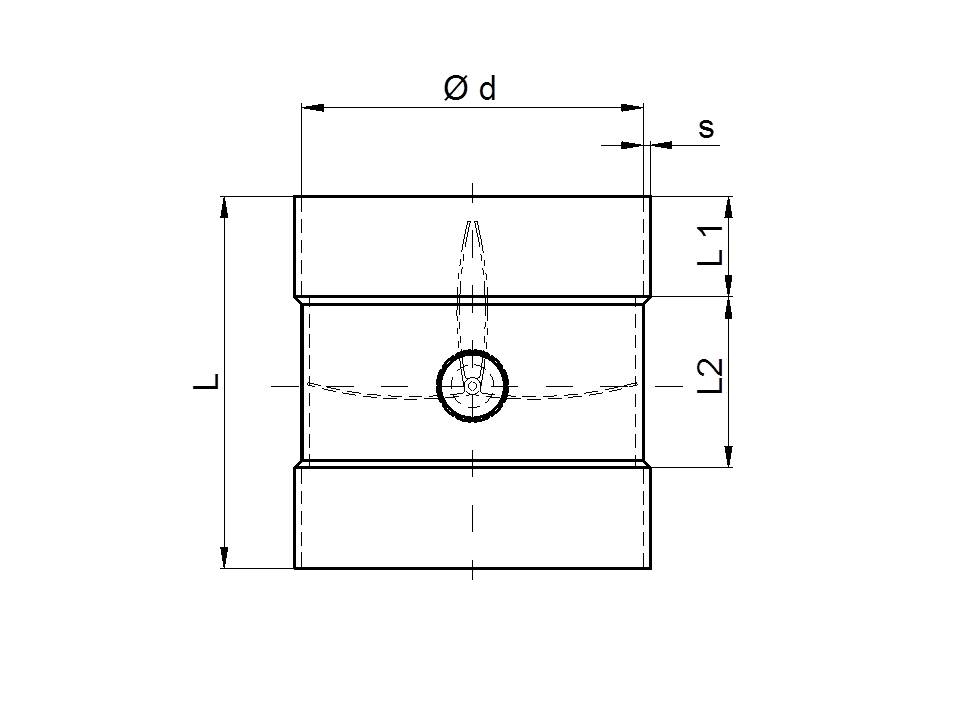

Technische Informationen

	PVC, PVC-C, PVC-UV					PPs, PP, PE, PPs-el, PVDF
d	L	L1	L2	s	kg	L	L1	L2	s	kg
110	155	40	75	3,0	0,3	155	40	75	3,0	0,3
125	150	40	70	3,0	0,3	150	40	70	3,0	0,3
140	150	40	70	3,0	0,4	150	40	70	3,0	0,4
160	152	40	72	3,0	0,4	152	40	72	3,0	0,4
180	170	50	70	3,0	0,5	170	50	70	3,0	0,5
200	170	50	70	3,0	0,6	170	50	70	3,0	0,6
225	170	50	70	3,0	0,6	170	50	70	3,5	0,6
250	170	50	70	3,0	0,8	170	50	70	3,5	0,8
280	170	50	70	3,0	0,9	170	50	70	4,0	0,9
315	170	50	70	3,0	1,1	170	50	70	5,0	1,1
355	175	50	75	4,0	1,4	175	50	75	5,0	1,4
400	200	60	80	5,0	1,7	200	60	80	6,0	1,7
