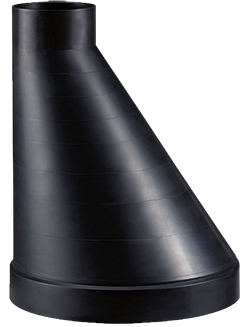

Reduzierungen asymmetrisch 500/200 BIS 630/560 MM

Muffenanschluss

Produktdetails

Kategorien: Produkte
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

Reduzierungen asymmetrisch 500/200 BIS 630/560 MM
Reduzierungen asymmetrisch 500/200 BIS 630/560 MM Reduzierungen asymmetrisch 500/200 BIS 630/560 MM
Preisliste 2022
PVC, PVC-C, PVC-UV PPs, PP, PE, PPs-el, PVDF
d1 x d2 L L1 L2 L3 X s s1 L L1 L2 L3 X s s1
0500-0200 640 60 50 530 150 4,0 4,0 650 60 50 540 150,0 6,0 3,0
0500-0225 590 60 50 480 138 4,0 4,0 605 60 50 495 137,5 6,0 3,5
0500-0250 550 60 50 440 125 4,0 4,0 565 60 50 455 125,0 6,0 3,5
0500-0280 500 60 50 390 110 4,0 4,0 510 60 50 400 110,0 6,0 4,0
0500-0315 440 60 50 330 93 4,0 4,0 445 60 50 335 92,5 6,0 5,0
0500-0355 375 60 50 265 73 4,0 4,0 385 60 50 275 72,5 6,0 5,0
0500-0400 310 60 60 190 50 4,0 4,0 320 60 60 200 50,0 6,0 6,0
0500-0450 220 60 60 100 25 4,0 4,0 225 60 60 105 25,0 6,0 6,0
0560-0250 - - - - - - - 705 90 50 565 155,0 6,0 3,5
0560-0280 - - - - - - - 645 90 50 505 140,0 6,0 4,0
0560-0315 - - - - - - - 585 90 50 445 122,5 6,0 5,0
0560-0355 - - - - - - - 525 90 50 385 102,5 6,0 5,0
0560-0400 - - - - - - - 455 90 60 305 80,0 6,0 6,0
0560-0450 - - - - - - - 365 90 60 215 55,0 6,0 6,0
0560-0500 - - - - - - - 280 90 60 130 30,0 6,0 6,0
0600-0280 685 70 50 565 160 5,0 3,0 - - - - - - -
0600-0315 625 70 50 505 143 5,0 3,0 - - - - - - -
0600-0355 560 70 50 440 123 5,0 4,0 - - - - - - -
0600-0400 490 70 60 360 100 5,0 4,0 - - - - - - -
0600-0450 410 70 60 280 75 5,0 4,0 - - - - - - -
0600-0500 325 70 60 195 50 5,0 4,0 - - - - - - -
0600-0560 - - - - - - - - - - - - - -
0630-0280 - - - - - - - 765 90 50 625 175,0 6,0 4,0
0630-0315 - - - - - - - 705 90 50 565 157,5 6,0 5,0
0630-0355 - - - - - - - 645 90 50 505 137,5 6,0 5,0
0630-0400 - - - - - - - 575 90 60 425 115,0 6,0 6,0
0630-0450 - - - - - - - 480 90 60 330 90,0 6,0 6,0
0630-0500 - - - - - - - 400 90 60 250 65,0 6,0 6,0
0630-0560 - - - - - - - 325 90 90 145 35,0 6,0 6,0
