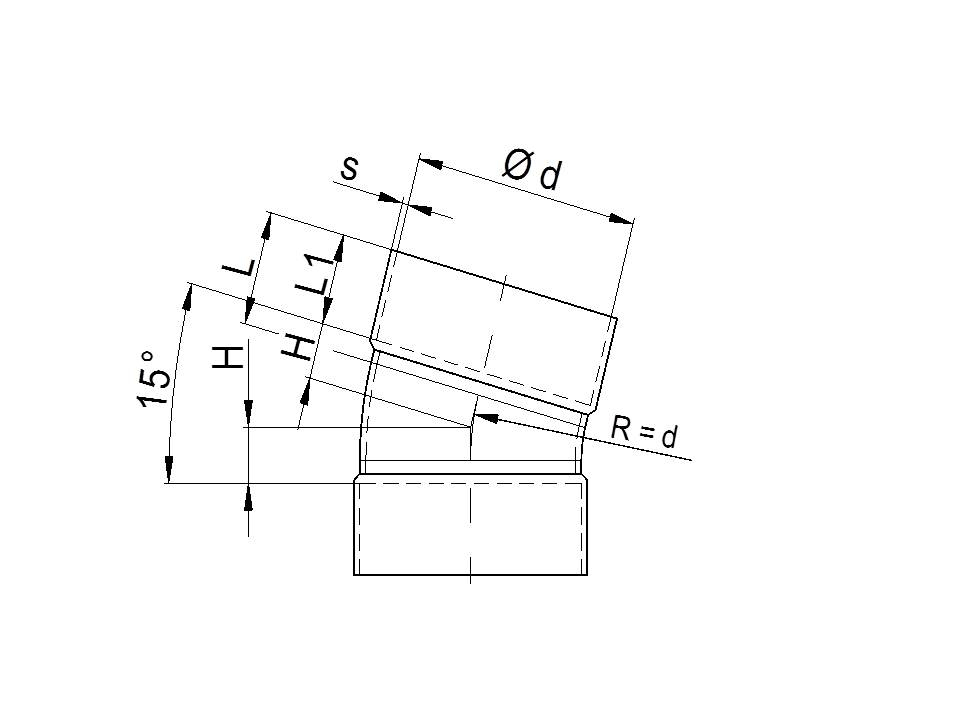

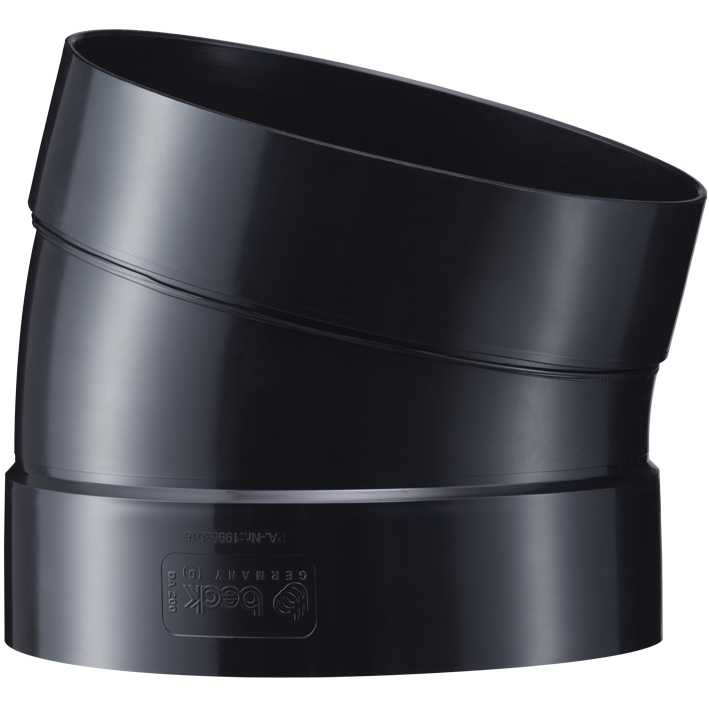

Rohrbögen 15° (segmentfrei)

Muffenanschluss, r = d

Produktdetails

Kategorien: Produkte
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

Rohrbögen 15° (segmentfrei)
Rohrbögen 15° (segmentfrei) Rohrbögen 15° (segmentfrei)
Preisliste 2022
PVC, PVC-C, PVC-UV PPs, PP, PE, PPs-el, PVDF
d L L1 H s kg L L1 H s kg
0050 30 25 15 3,5 0,1 30 25 10 3,0 0,1
0063 30 25 20 3,5 0,1 30 25 15 3,0 0,1
0075 40 35 20 3,5 0,1 40 35 15 3,0 0,1
0090 40 35 20 3,5 0,1 40 35 15 3,0 0,1
110 50 40 15 4,0 0,1 50 40 15 3,5 0,2
125 50 40 25 5,0 0,1 50 40 25 3,0 0,2
140 50 40 30 4,0 0,1 50 40 30 3,5 0,2
160 50 40 20 3,5 0,1 50 40 20 3,0 0,2
180 60 50 35 3,5 0,1 60 50 35 3,0 0,3
200 60 50 25 3,0 0,2 60 50 25 3,0 0,4
225 60 50 40 4,0 0,2 60 50 40 4,0 0,5
250 60 50 35 4,0 0,3 60 50 35 3,5 0,5
280 60 50 45 6,0 0,4 60 50 45 4,0 0,7
315 60 50 50 5,0 0,5 60 50 50 5,0 1,0
355 60 50 55 5,0 0,7 60 50 55 5,0 1,2
400 70 60 65 6,0 0,8 70 60 70 6,0 1,9
450 70 60 70 4,0 1,2 70 60 75 6,0 2,9
500 70 65 85 5,0 2,1 70 60 85 6,0 3,6
560 - - - - - 100 90 95 6,0 4,9
600 80 65 90 5,0 4,0 - - - - -
630 - - - - - 115 100 100 8,0 5,8
700 110 90 115 7,0 6,9 - - - - -
710 - - - - - 115 95 115 8,0 7,1
800 115 100 125 7,0 8,0 115 100 125 10,0 12,2
900 115 100 160 8,0 14,8 115 100 160 8,0 13,5
1000 115 100 160 8,0 18,9 115 100 160 8,0 16,8
