Rohrbögen 30° (segmentfrei)

Muffenanschluss, r = d

Produktdetails

Kategorien: Produkte
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

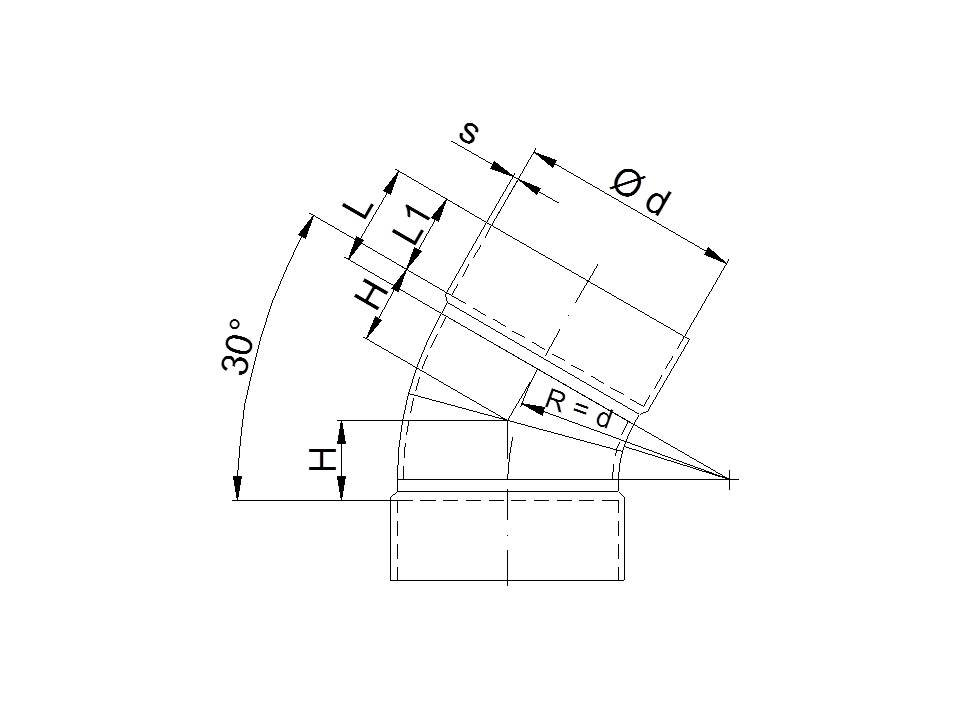

Rohrbögen 30° (segmentfrei)
Rohrbögen 30° (segmentfrei) Rohrbögen 30° (segmentfrei)
Preisliste 2022
PVC, PVC-C, PVC-UV PPs, PP, PE, PPs-el, PVDF
d L L1 H s kg L L1 H s kg
0050 30 25 20 3,5 0,1 30 25 20 3,0 0,1
0063 30 25 20 3,5 0,1 30 25 20 3,0 0,1
0075 40 35 25 3,5 0,1 40 35 25 3,0 0,1
0090 40 35 30 3,5 0,1 40 35 30 3,0 0,1
110 50 40 55 4,0 0,2 50 40 40 3,5 0,2
125 50 40 60 5,0 0,2 50 40 45 3,0 0,2
140 50 40 70 4,0 0,3 50 40 50 3,5 0,3
160 50 40 65 3,5 0,3 50 40 55 3,0 0,3
180 60 50 85 3,5 0,4 60 50 60 3,0 0,4
200 60 50 85 3,0 0,5 60 50 65 3,0 0,5
225 60 50 105 4,0 0,6 60 50 70 4,0 0,6
250 60 50 105 4,0 0,8 60 50 75 3,5 0,7
280 60 50 125 6,0 0,9 60 50 85 4,0 1,0
315 60 50 140 5,0 1,4 60 50 95 5,0 1,4
355 60 50 155 5,0 1,6 60 50 105 5,0 1,7
400 70 60 175 6,0 1,9 70 60 120 6,0 2,7
450 70 60 195 4,0 3,4 70 60 135 6,0 4,1
500 70 65 215 5,0 3,9 70 60 155 6,0 4,8
560 - - - - - 100 90 170 6,0 5,1
600 80 65 170 5,0 5,6 - - - - -
630 - - - - - 115 100 190 8,0 7,5
700 110 90 210 7,0 14,0 - - - - -
710 - - - - - 115 95 210 8,0 8,9
800 115 100 235 7,0 18,0 115 100 350 10,0 18,5
900 115 100 265 8,0 18,0 115 100 390 8,0 18,5
1000 115 100 265 8,0 18,0 115 100 430 8,0 18,5
