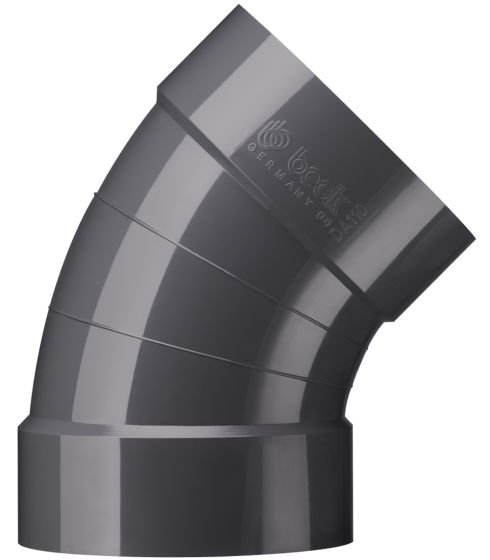

Rohrbögen 45° (segmentfrei)

Muffenanschluss, r = d

Produktdetails

Kategorien: Produkte
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

Rohrbögen 45° (segmentfrei)
Rohrbögen 45° (segmentfrei) Rohrbögen 45° (segmentfrei)
Preisliste 2022
PVC, PVC-C, PVC-UV PPs, PP, PE, PPs-el, PVDF

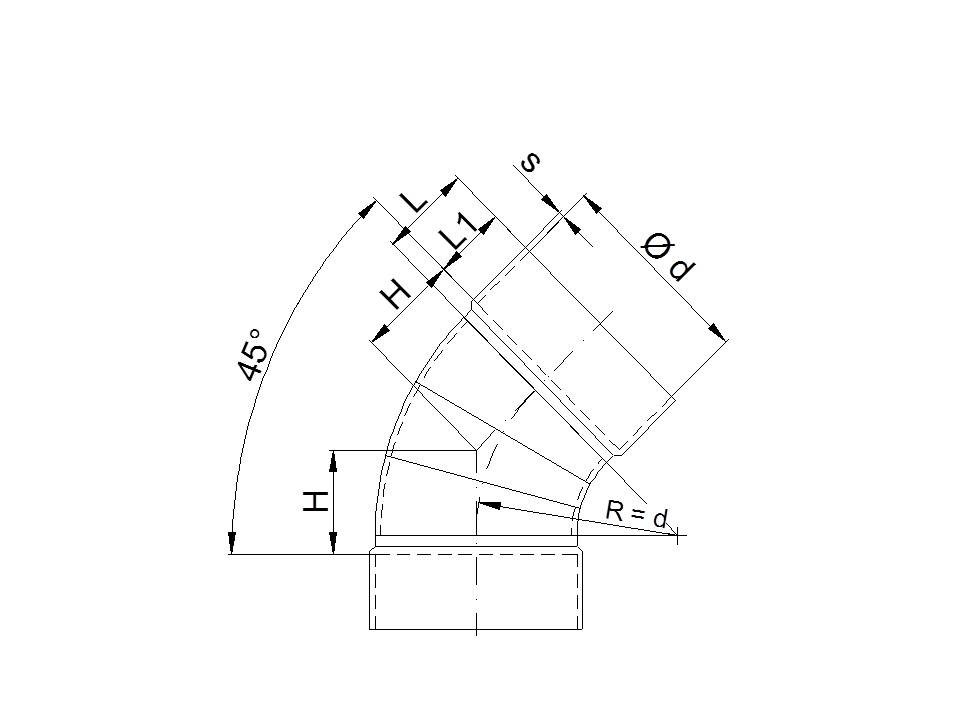

d L L1 H s kg L L1 H s kg
0050 30 25 30 3,5 0,1 30 25 30 3,0 0,1
0063 30 25 32 3,5 0,1 30 25 32 3,0 0,1
0075 40 35 35 3,5 0,1 40 35 35 3,0 0,1
0090 40 35 40 3,5 0,1 40 35 40 3,0 0,1
110 50 40 55 4,0 0,2 50 40 55 3,5 0,2
125 50 40 60 5,0 0,2 50 40 60 3,0 0,3
140 50 40 70 4,0 0,3 50 40 70 3,5 0,3
160 50 40 75 3,5 0,3 50 40 75 3,0 0,4
180 60 50 85 3,5 0,4 60 50 85 3,0 0,5
200 60 50 95 3,0 0,5 60 50 95 3,0 0,6
225 60 50 105 4,0 0,6 60 50 105 4,0 0,8
250 60 50 115 4,0 0,8 60 50 115 3,5 0,9
280 60 50 125 6,0 0,9 60 50 125 4,0 1,2
315 60 50 140 5,0 1,4 60 50 140 5,0 1,9
355 60 50 160 5,0 1,6 60 50 160 5,0 2,3
400 70 60 175 6,0 1,9 70 60 175 6,0 3,5
450 70 60 200 4,0 3,5 70 60 200 6,0 4,0
500 70 65 215 5,0 4,7 70 60 220 6,0 4,8
560 - - - - - 100 90 250 6,0 6,6
600 80 65 270 5,0 8,4 - - - - -
630 - - - - - 115 100 280 8,0 10,8
700 110 90 310 7,0 16,8 - - - - -
710 - - - - - 115 95 310 8,0 13,2
800 115 100 350 7,0 21,7 115 100 350 10,0 20,5
900 115 100 390 8,0 30,1 115 100 390 8,0 20,1
1000 115 100 430 8,0 36,3 115 100 430 8,0 24,3
