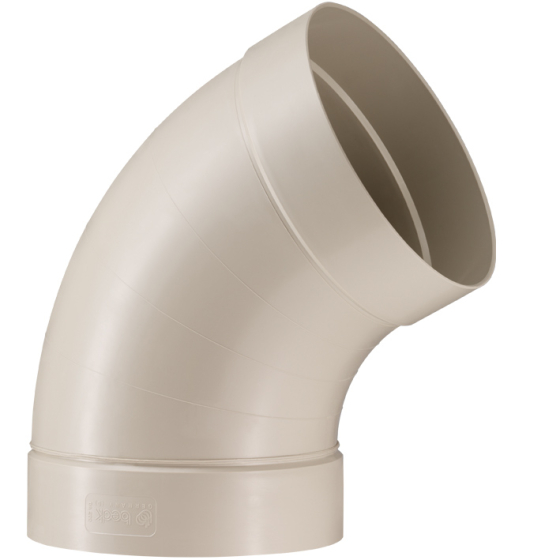

Rohrbögen 60° (segmentfrei)

Muffenanschluss, r = d

Produktdetails

Kategorien: Produkte
Merkliste
Jetzt anfragen
Jetzt anfragen Close
Bitte geben Sie die gezeigten Buchstaben und Zahlen ein

* Pflichtfelder bitte ausfüllen

Rohrbögen 60° (segmentfrei)
Rohrbögen 60° (segmentfrei) Rohrbögen 60° (segmentfrei)
Preisliste 2022
PVC, PVC-C, PVC-UV PPs, PP, PE, PPs-el, PVDF

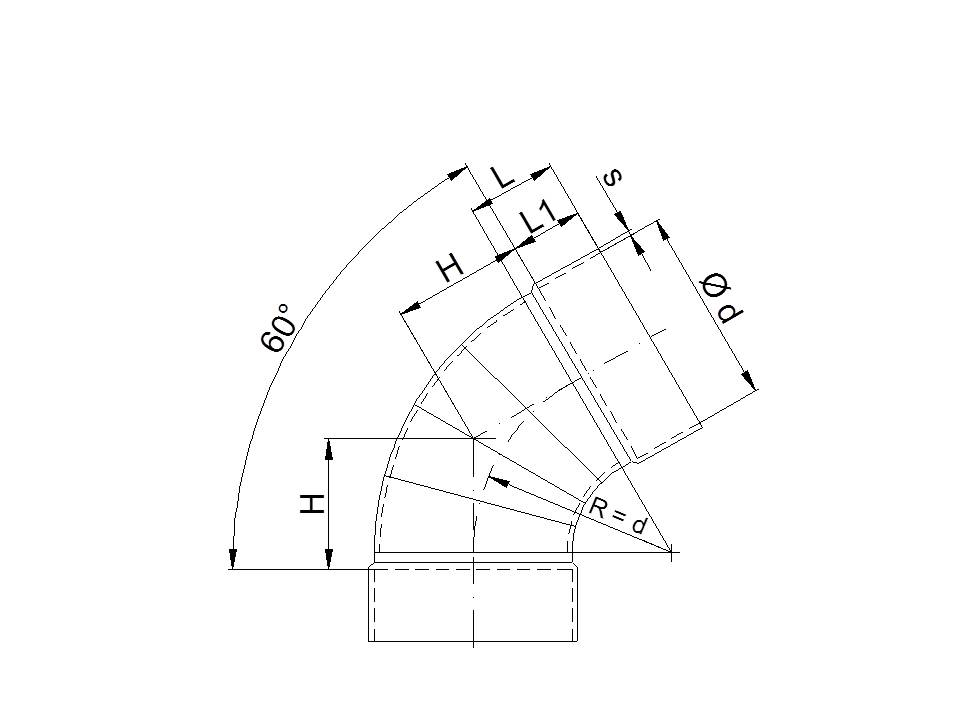

d L L1 H s kg L L1 H s kg
0050 30 25 40 3,5 0,1 30 25 35 3,0 0,1
0063 30 25 45 3,5 0,1 30 25 40 3,0 0,1
0075 40 35 50 3,5 0,1 40 35 50 3,0 0,1
0090 40 35 55 3,5 0,1 40 35 55 3,0 0,2
110 50 40 75 4,0 0,2 50 40 75 3,5 0,2
125 50 40 80 5,0 0,3 50 40 80 3,0 0,3
140 50 40 90 4,0 0,3 50 40 90 3,5 0,4
160 50 40 100 3,5 0,4 50 40 100 3,0 0,4
180 60 50 115 3,5 0,5 60 50 115 3,0 0,5
200 60 50 125 3,0 0,7 60 50 125 3,0 0,7
225 60 50 140 4,0 0,8 60 50 140 4,0 0,9
250 60 50 155 4,0 1,1 60 50 155 3,5 1,0
280 60 50 170 6,0 1,3 60 50 170 4,0 1,5
315 60 50 190 5,0 1,9 60 50 190 5,0 2,3
355 60 50 215 5,0 2,3 60 50 215 5,0 2,8
400 70 60 240 6,0 2,9 70 60 245 6,0 4,3
450 70 60 280 4,0 4,7 70 60 275 6,0 6,1
500 70 65 300 5,0 6,7 70 60 310 6,0 6,8
560 - - - - - 100 90 345 6,0 8,7
600 80 65 360 5,0 9,8 - - - - -
630 - - - - - 115 100 385 8,0 9,2
700 110 90 430 7,0 18,5 - - - - -
710 - - - - - 115 95 430 8,0 14,2
800 115 100 480 7,0 22,9 115 100 480 10,0 28,3
900 115 100 605 8,0 41,3 115 100 605 8,0 33,7
1000 115 100 605 8,0 57,3 115 100 605 8,0 50,9
